HỆ THỐNG X-QUANG CŨ

Trước kia khi nhắc đến Xquang ( Xquang cổ điển) thì mọi người sẽ nghĩ đến việc phải xây dựng thêm một phòng tối với những vật tư như: đèn buồng tối, film xquang, máy rửa film, nước rửa film…. và thời gian để cho ra một ảnh Xquang từ 7-10 phút. Quy trình này đòi hỏi độ cẩn thận và sự nhẫn nại cao,gây độc hại với môi trường và kỹ thuật viên, ngoài ra film ảnh không thể lưu trữ được.

Nhờ sự phát triển của khoa học máy tính, con người đã phát minh ra 2 hệ thống nâng cấp số hóa CR (computer radiagrphy) và Hệ thống xử lý hình ảnh trực tiếp DR (Digital Radiography).

1. Hệ thống nâng cấp số hóa CR (computer radiagrphy)

Là hệ thống gần giống với X quang cổ điển, máy phát tia X quang bình thường và phim/bìa X quang được thay bằng tấm tạo ảnh có tráng lớp phosphor lưu trữ và kích thích phát sáng. Tấm tạo ảnh sau khi được tia X chiếu lên sẽ tạo nên 1 tiềm ảnh, sau đó tấm tạo ảnh này sẽ phát quang lần 2 khi quét bởi 1 tia laser trong máy kỹ thuật số hoá, ánh sáng này được bắt lấy và cho ra hình kỹ thuật số tạo ảnh, chuyển đổi qua hình ảnh digital. Hình ảnh này sau đó sẽ được xử lý trên máy tính. Tấm ảnh có thể lưu trữ dưới dạng số, tìm kiếm và chỉnh sửa dễ dàng.

Ưu điểm của công nghệ này là không cần buồng tối, thời gian sử lý ảnh nhanh (3-5 phút), liều lượng bức xạ sử dụng ít hơn so với Xquang cổ điển 20% nên giảm thiểu sự nguy hại đến bệnh nhân.

Nhược điểm là kỹ thuật viên cần mang Cassette vào phòng chụp rồi mang trở lại máy để đọc dữ liệu nên nếu cần chụp nhiều tư thế thì cần có nhiều Cassette và Cassette là tiêu hao.

 2. Hệ thống xử lý hình ảnh trực tiếp DR (Digital Radiography)

Kỹ thuật này giống máy chụp ảnh kỹ thuật số, vì cũng dùng nguyên tắc tương tự là bảng cảm ứng và cho hình ngay sau khi chụp. Nguyên tắc tạo ảnh là nhờ bảng cảm ứng (Sensor panel) cấu tạo do sự kết hợp của lớp nhấp nháy (Scintillator) gồm các lớp cesiumiodide/thallium và tấm phim mỏng transistor (TFT) với silicon vô định hình (amorphous silicon). Bảng cảm ứng này thay thế cặp phim/bìa tăng quang cổ điển, sau khi được phô xạ, sẽ chuyển hình và hiển thị trên màn hình máy tính sau khoảng 5 giây và có thể chụp tiếp ngay không cần xóa như CR.

Hệ thống này chỉ sử dụng một tấm thu nhận hình ảnh được đặt trong phòng chụp và được kết nối trực tiếp với máy tính bên ngoài phòng chụp.Chỉ sau 2s sau khi ấn công tắc chụp thì hình ảnh đã hiển thị trên màn hình máy tính do đó có thể chụp được nhiều ảnh liên tục.

Ngoài ra liều lượng bức xạ sử dụng ít hơn so với CR khoảng 15-20% nên có thể tích hợp được cho những máy xquang công suất nhỏ nhằm giảm thiểu chi phí đầu tư.

Hệ thống X- Quang kỹ thuật số DR – là công nghệ chẩn đoán hình ảnh hiện đại nhất hiện tại:

1. Thiết bị cho phép xem hình ảnh chụp Xquang không cần rửa phim (đưa thẳng hình ảnh lên máy tính). Đây là công nghệ mang đến nhiều lợi thế vượt trội so với X- Quang cổ điển và dòng máy nâng cấp số hóa CR. Hệ thống X-Quang kỹ thuật số DR được coi là phát minh quan trọng trong lĩnh vực thiết bị thú y.
2. Lượng tia phát ra ít hơn nhiều (Nhỏ hơn 40%) so với CR nên ảnh hưởng tới sức khoẻ thú cưng chụp ít hơn.
3. Hình ảnh sắc nét, phân biệt rõ ràng mô cơ và xương khớp. Có thể nhìn thấy rõ ràng tuỷ xương.
4. Tấm DR có kích thước gọn nhẹ, dễ dàng tháo lắp và vận chuyển linh hoạt. Phần mềm điều khiển linh hoạt, chỉnh sửa và đo đạc đơn giản dành riêng cho Thú Y. Có chú thích từng vị trí chụp.
5. Thời gian thu nhận ảnh nhanh (khoảng 2s).
6. Bộ DR được tặng kèm máy tính đồng bộ cấu hình cao.
7. Bộ DR tương thích với các loại máy Xquang cấu hình thấp giúp việc đầu tư cho phòng Xquang giảm chi phí hơn rất nhiều so với CR.

Máy X-Quang Kĩ Thuật Số SGVET01-02-DR-SK1717KC

Máy X-quang kỹ thuật số DR-S1717KC đồng bộ hoàn toàn, các thông số chụp được cài đặt sẵn. Bác sĩ chỉ cần chọn vị trí, loại thú cưng và kích thước của vị trí chụp, phần mềm sẽ tự động tính toán các thông số phù hợp để cho ra hình ảnh tối ưu nhất.

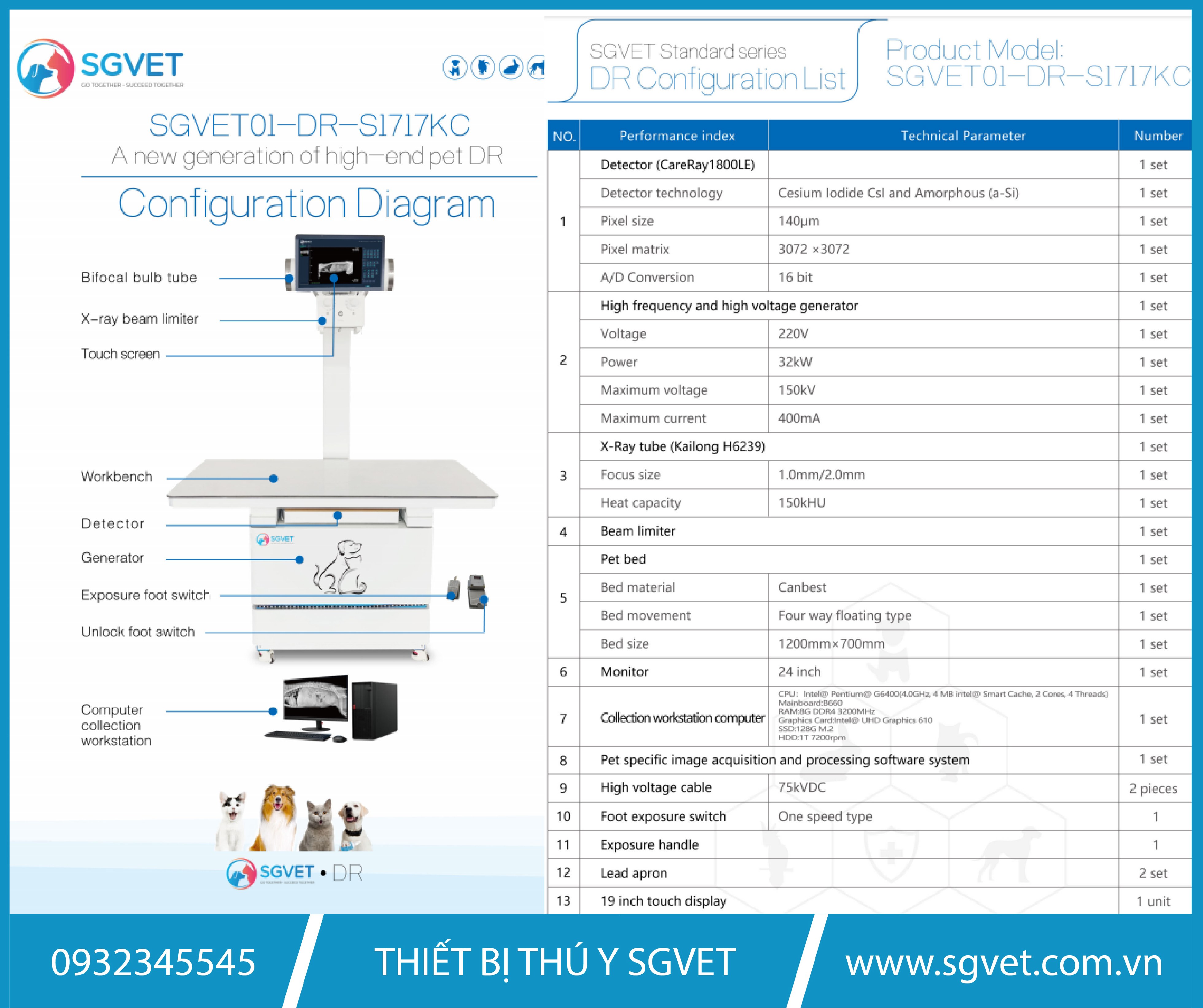

Phiên bản X-Quang Kĩ Thuật Số SGVET01-DR-SK1717KC

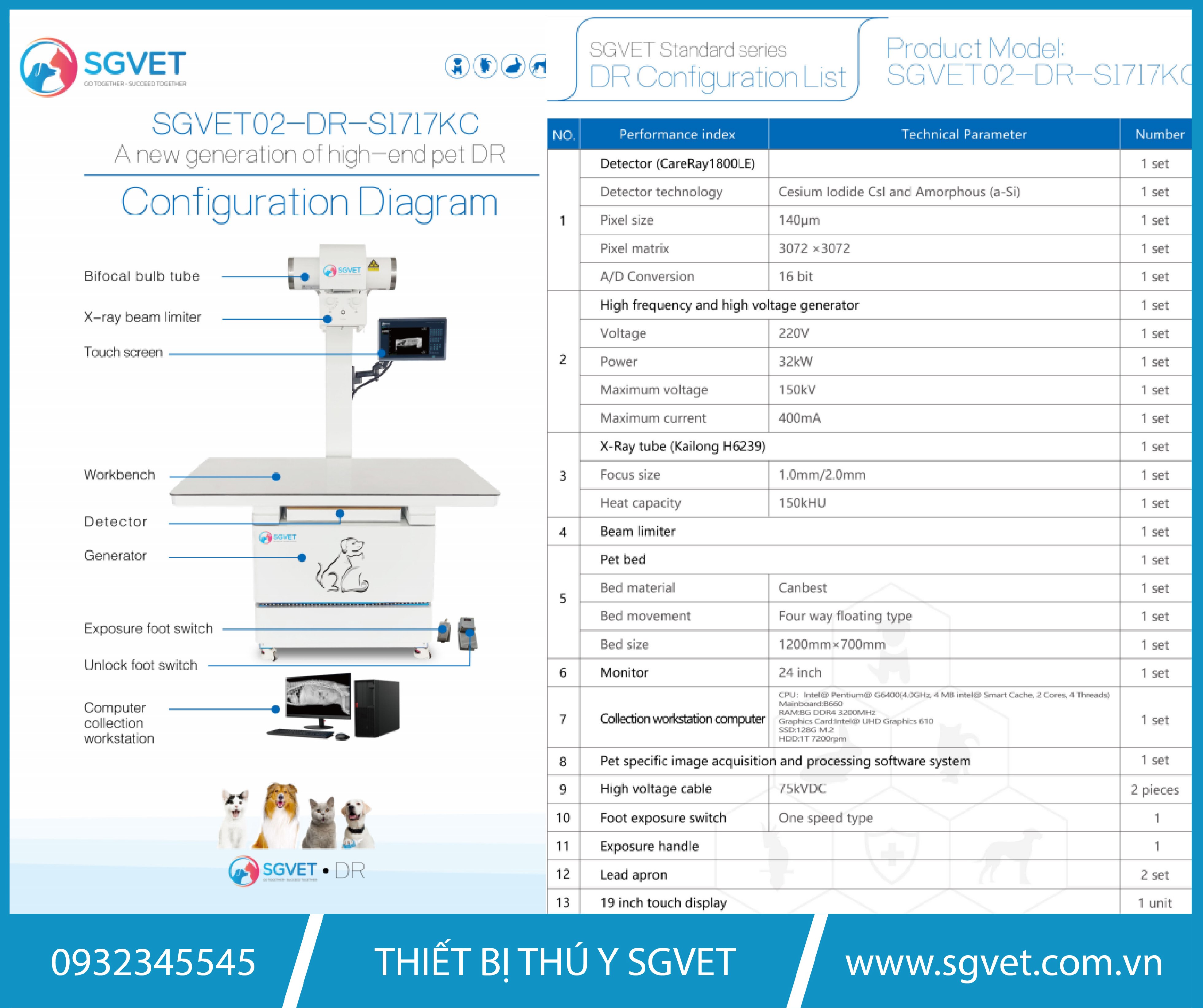

Phiên bản X-Quang Kĩ Thuật Số SGVET02-DR-SK1717KC

Các Thông Số Kĩ Thuật Và Đặc Điểm Nội Bật Của Máy X-quang kỹ thuật số DR-S1717KC:

• Tấm nhận ảnh DR kỹ thuật số hoàn toàn, có độ phân giải và độ nhạy cao.
• Thiết kế gọn nhẹ, phù hợp với mọi phòng khám - bệnh viện thú y, kể cả phòng khám vừa và nhỏ
•  Máy phát tia X cao áp thông minh, sử dụng điệp áp thường quy 220V không cần bộ chuyển đổi nguồn điện hoặc điện 3 pha.
•  Thao tác đơn giản và hình ảnh rõ ràng, thiết kế phần mềm đơn giản, dễ sử dụng
•  Bàn chụp thiết kế linh hoạt với khả năng xoay 4 chiều, có sẵn các vị trí để buộc dây cố định
•  Điều khiển chụp trực tiếp trên phần mềm hoặc qua remote từ xa, dễ dàng cho việc vận hành
•  Màn hình phẳng cảm ứng 19 inch để điều khiển các thông số chụp, xử lý hình ảnh trực tiếp tại máy X-quang , phù hợp cho các trường hợp chụp khi chỉ có 01 bác sĩ vừa chụp vừa giữ thú cưng để chụp
•  Công tắc chân để điều khiển việc chụp (chỉ cần 1 thao tác đạp chân) và 01 công tắc để điều khiển việc xoay bàn chụp
•  Tự động lưu thông số trong trường hợp mất điện đột ngột mà không mất dữ liệu.
•  Tích hợp APR với khả năng điều khiển kV, mA và mAs và điều kiện phát tia trên độ dày mỗi cá thể cần chụp
•  Tích hợp công cụ tự động lấy nét tích hợp AI để mang lại hình ảnh tốt nhất theo vị trí cần chụp.
